Начинающему радиолюбителю просто не обойтись без хотя бы простейшего блока питания. При разработке или настройке того или иного устройства регулируемый блок питания является не заменимым атрибутом. Но если вы начинающий радиолюбитель, и не можете позволить себе дорогой навороченный блок питания, то эта статья поможет вам восполнить вашу нужду

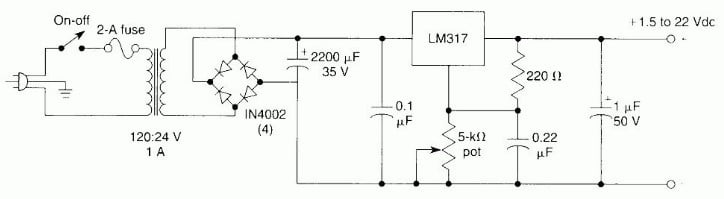

Блок питания на микросхеме LM317T, схема:

В интернете встречается неисчислимое множество схем различных блоков питания.  Но даже на первый взгляд легкие схемы, в процессе настройки оказываются не такими уж и легкими. Я рекомендую вам рассмотреть очень простую в настройке, дешевую и надёжную схему блока питания на микросхеме стабилизаторе LM317T, которая регулирует напряжение от 1,3  до 30 В и обеспечивает ток 1А (как правило, этого достаточно для простых радиолюбительских схем) рисунок №1.

reguliruemyj-blok
Рисунок №1 – Электрическая принципиальная схема регулируемого блока питания.

Рисунок №1 – Электрическая принципиальная схема регулируемого блока питания.

VD1 – VD4, VD6, VD7 – Полупроводниковые диоды типа 1N5399 (1.5А 1000В) хотя, вы можете использовать любые другие подходящие по максимальному току 1.5 ампера и напряжению около 50 вольт. Можно также использовать диодный мост с теми же характеристиками. У кого что есть – тот из того и лепит:)
VD5 – Обыкновенный светодиод (его не обязательно впаивать) он сигнализирует о включении питания. Диод VD6, защищает схему от бросков тока. VD7 — защищает микросхему от паразитного разряда ёмкости конденсатора С3.

R1 – около 18  КОм (нужно подбирать под ток светодиода).
R2 — Можно не впаивать — он необходим в том случае если вам нужно получить нестандартные пределы регулировки напряжения. Вы просто подбираете его таким образом что бы сумма  R2 + R3 = 5КОм.

R3 — 5,6 Ком.
R4 – 240 Ом.
C1 – 2200 мкФ (электролитический)

C2 — 0,1 мкФ
C3 — 10 мкФ (электролитический)
C4 —  1 мкФ (электролитический)
DA1 – LM317T

Основным элементом в схеме является микросхема LM317T, все её характеристики вы можете без труда посмотреть в мануале на микросхему. Единственное что следует отдельно отметить, это то что её обязательно необходимо цеплять на радиатор (рисунок №2) что бы микросхема не вышла из строя.

Рисунок №2 – Пример радиатора.

Максимальный ток у неё по документации 1.5 А – но я не рекомендую вгонять её в такие придельные режимы работы.
Трансформатор я рекомендую использовать тоже с запасом по току (ток 3А), дабы в случае резкого броска тока он не вышел из строя.
Каждый радиолюбитель делает печатные платы как ему самому угодно – но если вам лень её трассировать – можете использовать мой вариант печатной платы рисунок №3. Сделать это можно открыть с помощью программы Sprint-Layout 5, или любой другой проги в которой вы шарите.

Рисунок №3 — Плата печатная и сборочный чертёж

Прежде чем начать делать мой вариант разводки платы – ещё раз его просмотрите и проанализируйте!!! Плату я трассировал под способ фотолитографии, так что разверните её как необходимо вам. Я старался сделать плату наиболее универсальной для этой схемы и делал её под свои нужды. Если вы не будите впаивать резистор R2 – то вместо него просто нужна перемычка.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт https://bip-mip.com/

Как можно подключить вольтметр и амперметр к этой схеме

  Дополнительные рекомендации по настройки схемы:

Все сопротивления в схеме лучше всего ставить полуваттные, это почти гарантия стабильной работоспособности схемы, даже в предельных условиях эксплуатации. Резистор R2 можно полностью исключить из схемы, я оставлял под него место на те случаи, когда нужно получит нестандартное напряжение. А ещё, хорошенько покопавшись в интернете, я нашел специальный калькулятор для пересчёта LM317, а именно резисторов в цепи управления регулировки напряжения.

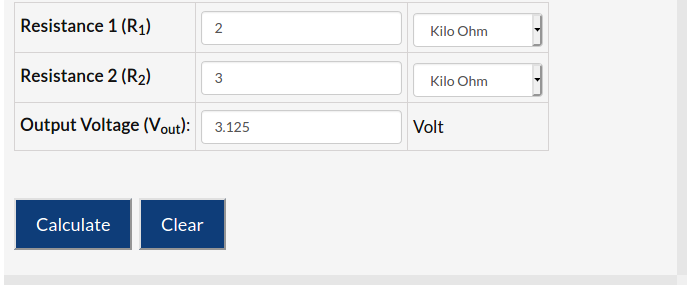

Окно специального калькулятора для расчёта LM317
Окно специального калькулятора для расчёта LM317

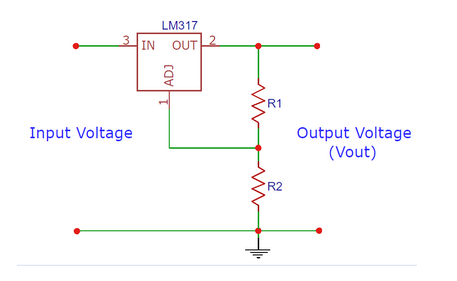

Управляющий делитель напряжения
Управляющий делитель напряжения

Резисторы R3 и R4 – это обыкновенный делитель напряжения, таким образом, мы можем его подобрать под те резисторы, что у нас есть под рукой (в заданных пределах) – это очень удобно и позволяет без особого труда отрегулировать работу LM317T под любое напряжение (верхний придел может варьироваться от 2 до 37 В). К примеру, можно так подобрать резисторы, чтобы ваш блок питания регулировался от 1,2 до 20В – всё зависит от пересчёта делителя R3 и R4. Формулу по которой работает калькулятор, вы можете узнать почитав даташит на ЛМ317Т. В остальном — если всё собрано верно , блок питания сразу же готов к работе.

87 комментариев

  1. денис

    мощность резисторов какая???????????

    Ответить
    • Sined

      Резистор R2 – это добавочное сопротивление, его вы можете и не ставить, а на R 3, R4 собран делитель напряжения, которым устанавливается выходное напряжение стабилизатора, ток через делитель протекает незначительный, но для перестраховки, лично я ставил полу ваттные резисторы (МЛТ — 0,5 Вт). Мощность резистора R1 вы можете рассчитать по формуле P=I*U, отталкиваясь от параметров вашего светодиода (хотя, и его тоже можно не впаивать). Основной теплонагруженный элемент это LM317T – не забудьте поставить её на радиатор!

      Ответить
  2. SS

    А если трансформатор выдаёт 19V переменного а после моста где то 17. Данная схема реализуема?

    Ответить
    • Sined

      Во-первых, диодный мост должен несколько увеличить напряжение, а он у вас его гасит – проверьте схему, возможно у вас есть неисправные элементы, или что-то не правильно соединено. Во-вторых, хотя природу и не обманешь – желательно подать 30-40 вольт для работы LM317T, но мне кажется, что попробовать стоит, может быть даже при 20-25 вольтах она заработает, просто надо будет её отрегулировать.
      В-третьих, вам необходимо учесть сечение провода, которым намотан ваш трансформатор – он может не выдержать максимальный ток в 1,5А (эта информация есть в справочниках по электротехнике). Если у вас нет другого трансформатора, и вы уверены что он подойдёт по мощности и току (достаточное сечение провода и габариты трансформаторного железа). Я рекомендую Вам, просто домотать трансформатор, если это позволяет его конструкция.

      Ответить
  3. SS

    Спасибо огромное просто делаю блок питания для тату машинки. А там ужас какая плата. Друг купил за 1200 хз за, что деньги наверно 800 р чисто за корпус. Трансформатор нормальный вроде. Все устройство как раз было собрано на 2 LM317. Просто сборка ужасная. Перестал давать питание от 3 до 20 как было, даёт только 20. И дымится переменный резистор и фильтр 10 Мкф 50V. Вроде полярность нормальна.

    Ответить
  4. SS

    А С1 подойдет 6800Мкф 35V?. C2 и С3 какие конденсаторы? Трансформатор нужен силовой так получается?

    Ответить
    • Sined

      Во-первых, меня настораживает, что там, в вашем блоке питания две LM317 – а у вас случайно, не двуполярное питание? Или, может быть ещё, что вторая LM317 выступает в роли регулятора или стабилизатора тока. Если да, то я порекомендую вам немного другую схему.
      Во-вторых, конденсатор С1 устраняет возможные пульсации входного сигнала. По идее, если вы подаёте 20 – 25 V, то вам достаточно и 35V. Но учтите, что при включении любого устройства, всегда возникают броски тока – это становится причиной выхода из строя многих устройств (конденсатор может рвануть). Если у вас есть возможность, то поставьте конденсатор С1 на 50-60 V.
      А C2 и С3 – это не электролиты, это бумажные не полярные конденсаторы (такие маленькие желтенькие) они не подвержены большой нагрузке.
      В-третьих, что вы подразумеваете под словами «силовой трансформатор»? Вам необходимо знать потребляемый ток вашей тату машинки. Если он не больше 1,5 А – то схема подойдёт (только помните про радиатор!!!). Если у вас вторичная обмотка транса намотана медным проводом диаметром 1 мм – то можете смело городить эту схему. А ещё, если на вашем трансформаторе есть хоть какие то обозначения, то по ним вы сможете найти его характеристики.

      Ответить
  5. Костя

    подскажите куда в этой схеме подключить вольтметр и амперметр ? а то я не знаю еще тока начинаю ))

    Ответить
    • Sined

      Я выложил в конце статьи картинку, как можно вольтметр и амперметр подключить, ознакомьтесь. А ещё, Я рекомендую Вам, как начинающему радиолюбителю, прочитать книгу: Поляков В. Т. «посвящение в радиоэлектронику» — Я сам с неё начинал, там многое подробно и очень доступно описано.

      Ответить

  6. а конденсаторы на сколько вольт и подскажите куда в схеме можно подключить вольтметр и амперметр ?

    Ответить
    • Sined

      Здравствуйте Костя:) Конденсаторы необходимо брать с запасом по напряжению, порядком 50 Вольт.

      Ответить

  7. Спасибо большое обязательно почитаю )))

    Ответить

  8. C2 и С3 можно поставить плёночные?

    Ответить
  9. Рамиль

    Или керамические?

    Ответить
    • Sined

      Да, вы можете С2 и С3 поставить плёночные конденсаторы (можете и керамические — не играет роли)

      Ответить
  10. Илья

    Доброго времени суток,спасибо за схему, собрал,работает.Правда не от 1.3 вольт,а от 3.9 но мне это не так важно))
    Подключал услитель на ун7-работает шикарно. Есть видеоподтверждение работы схемы,для тех кто сомневается
    http://www.youtube.com/watch?v=PMNeoLnfbTs. Всё работает.

    Ответить

  11. 1. Уточните в части С-3. В разделе — элементы — данный конденсатор обозначен в емкости 10 мкф., при этом, как неполярный. Наверное это ошибочно, такого быть не может. скорее всего — 0,1 мкф. В даташитах по
    LM317T на входе и выходе ставят небольшие емкости по 0,1-0,22 мкф от возбуждения.
    2. Вы не пробовали в порядке эксперимента умощнить LM транзистором или второй LM параллельно, и что получилось?
    3. В вашем варианте, какой получился температурный режим LM, сильно греется на пределе или нет?

    Ответить
    • Sined

      Здравствуйте Николай, спасибо, что посещаете наш сайт.
      1) С3 – я использовал 10 мкф. неполярный, и всё благополучно работает, вы можете там использовать и полярный (главное тогда соблюдать полярность), так как С3 выступает в роле фильтра. Действительно, в даташитах рекомендуют маленькие ёмкости, но как показывает мой опыт, при их использовании, очень большой коэффициент пульсации.
      2) Что же касается усиления LM317 при помощи транзистора, то этот эксперимент проводил мой товарищ, у него получился вполне стабильный и весьма надёжный блок питания на ток 3А, он применял маленькие радиаторы но охлаждал их при помощи кулеров.
      3) Для обеспечения температурного режима, я использовал достаточно большой радиатор, запас рассеиваемой мощности у него двойной, потому не могу вам конкретно ответить на ваш вопрос.

      Ответить
  12. Дмитрий

    У меня он кажет вольты но силы тока вообще нету при замере показало 2.7 мА, LM317 в магазине не было, мне предложили отечественный аналог кр142, может быть из-за него нету силы тока? При включении светодиода он горит, но если ставить лампочку или моторчик, вольты пропадают и никаких признаков работы не видно. По началу он крутил мотор вроде, но потом потенциометр сгорел, я его заменил. Сразу говорю, дело не в трансформаторе, тк подключал 2 разных, признаки те же. Неужели сгорела схемка?

    Ответить
    • Sined

      Доброго времени суток вам Дмитрий. Сразу скажу что с кр142 я не пробовал собирать эту схему, потому первое что я вам рекомендую — это проверить соответствие (схожесть) параметров LM317 и вашей микросхемы, а главное обратите своё внимание на соответствие выводов (ножка «вход» и ножка «выход» могут быть расположены иначе). А скорее всего, что у вас вылетела микросхема ещё при самом первом включении, потому схема себя так и ведёт.

      Ответить

  13. привет всем,народ! помогите пожалуйста,срочно нужен блок питания для тату машинок.покупать готовый не вариант! кто может сделать такой с цифровой индикацией вольтажа и ампеража.регулировка и того и другого нужна плавная.от 0до 30 вольт и от 0 до 3 или 5 ампер! упаковать конструкцию нужно в пластиковый череп.череп у меня есть.буду весьма благодарен за помощь в материальном плане(благодарность) заранее спасибо господа кулибины!

    Ответить

  14. просьба обозначить размер благодарности)))))))))))))))))

    Ответить

  15. Приветствую вас народ!!!Извините конечно,но я начал относительно недавно познавать узы электроники.По поводу этой статьи-схемы,я уже сколько раз собираю эту схему «ТЕРПЛЮ ФИАСКО».Купил уже в магазине пятую по счету LM317T,но у меня ничего не получается.Дело в том что при подаче питания на схему переменный резистор начинает дымить (гореть).И это начинается тогда когда я начинаю уменьшать напряжение.Схему подключения раз 100 перепроверял,грешил на LMки,поэтому и покупал новые,может быть брак.Помогите пожалуйста разобраться,при уменьшении напряжения оно да,уменьшается но начинает гореть переменник-что это???С уважением Александр.

    Ответить
    • Sined

      Здравствуйте Александр, первое на что я хочу обратить Ваше внимание! Вы прежде чем впаивать туда новую ЛМку, проверьте целостность всех диодов, резисторов, и не вздулись ли конденсаторы, бывает такое что некоторые элементы вылетают ещё при первом включении, а внешне это и не заметно, если Вы действительно собрали всё верно то внимательно проверьте работоспособность элементов. Далее прежде чем впаивать новую ЛМ, рекомендую вам включить схему без неё, и промерять полярность напряжения, возможно перепутано или завышено. Ну и ещё я грешу на мощность вашего резистора, быть может, он или бракованный или слаботочный, попробуйте поставить мощнее.

      Ответить

  16. Приветствую Вас Sined,проверил все!!!Диодный мостик,собран на отечественных КД202В,каждый шунтируется конденсатором емкостью 0.01мкф.Далее стоит эликтролит на 3300 мкф.50 вольт,все в прекрасном состоянии.Сам силовик на 1 ампер с напряжением на вторичной обмотке 17.5 вольт переменки.А дальше все строго по схеме LM317T.Попробовал транс поменьше ТВК-110ЛМ,результат тот же.Все прозвонил,проверил,все исправно.Специально чтобы проверить элементы самого выпрямителя с трансформатором собрал блок питания на параметрическом стабализаторе,все отлично работает!!!Ну а вот с LMкой история повторяется в плане переменного сопротивления(дымит,горит).С уважением к Вам Александр.

    Ответить

  17. P.S. Да,резисторы,придется еще раз подкупить,так-как эти думаю уже тоже не годны?Их я тоже ставил новые.Поясните пожалуйста еще это-что значит слаботочный?Приношу свои извинения-у пока скудные познания.

    Ответить
    • Sined

      Здравствуйте Александр. Сразу бросается в глаза:
      1) Что значит «каждый диод шунтируется конденсатором емкостью 0.01мкф»? не делайте такого, это неправильно!
      2) Трансформатор должен быть 220/30-40 Вольт 2 Ампера, это важно! А у Вас, если я правильно понимаю, 220/17,5 Вольт 1 Ампер – он совсем не подходит вообще-то(( Скорее всего потому всё это у Вас и происходит.
      3) Ключевую роль в блоке питания играет рассеиваемая мощность используемых Вами резисторов. Если резистор рассчитан на ток около 0,5 А, а через него проходит ток 1 А, то он естественно сгорит – я и назвал его «слаботочный». Ещё может быть, что резистор бракованный (если у вас не проволочный, а плёночный резистор – то очень может быть брак) – у меня такое было.
      4)И… ничего страшного, все с чего-то начинают, уверен у Вас всё получится)!

      Ответить

  18. Здравствуйте Sined.Большое Вам спасибо за помощь,буду стараться.Только вот по поводу трансформатора.Я пробовал поставить ТВК 110ЛМ,РЕЗУЛЬТАТ тот же.Почему так,жаль что не могу Вам выложить свою работу,проверили бы….Еще раз Вам огромное спасибо,с уважением Александр.

    Ответить
    • Sined

      А дело всё в том — что и ТВК 110ЛМ не подходит ни по току ни по напряжению(( Вы главное не расстраивайтесь и не сдавайтесь, просто подберите подходящий трансформатор. Вторичная обмотка должна у него быть намотана толстым проводом и выдавать не меньше 30 Вольт! А ещё он должен быть довольно «увесистый», Вы учтите,тут играет роль ещё и выходной ток и соответственно мощность на которую рассчитан трансформатор — если вы этого не учтёте — всё может сгореть!!! Я рекомендую вам прежде чем пробовать очередной транс, почитайте к нему описание, техническую документацию, не действуйте в слепую))

      Ответить
  19. Владимир

    Привет Александр.У меня собран на LM317T и пробовал на КРЕН 142.Всё работает нормально.Цоколёвка у них разная.Выходное напряжение трансформатора 17 В.Регулируется от 1.3 В до 16.5 В.

    Ответить

  20. Привет Володя,спасибо за комент,а трансформатор у Вас на сколько ампер.Я достал на 1 ампер,с выходным напряжением на вторичной обмотке 17.5 вольт.

    Ответить

  21. Здравствуйте Sined,спасибо вам за помощь,теперь попробую собрать его.Никак не мог вырваться,все работа,работа…Я найти транс с переменкой на выходе в 30 вольт не смог,попробую на своем трансе у которого переменка на выходе 17.5 вольт,в 1 ампер.В последнем комментарии Вы написали про расчеты…Это нужно пересчитать всю схему,я имею ввиду сопротивления…?

    Ответить
  22. Владимир

    Привет Александр.Транс не знаю,нету бумажки на нём.У меня есть фото,но не знаю как поставить.Все детали и номиналы у меня,как в схеме.Транс двухобмоточный на С-сердечнике.На каждую обмотку отдельный БП от 1.3В до 17В.Для эксперимента в один блок поставил СП5-32Б на 10К.Получилась более точная регулировка напряжения.Для контроля поставил цифровые вольтметры.Есть в продаже.

    Ответить
  23. Дмитрий

    Значит раньше у меня горели потенциомметры. И схема была на КР142, заменил кр на LM317 и изготовил собственную печатную плату и всёровно дожег окончательно еще несколько переменных резисторов. Ну значит сел, перепроверил внимательно схему, оказалось, что просто ножка керамического кондера не была соединена дорожкой, ну я перемчку на нее кинул и все стало работать, купил цифровой вольтметр за сотку, и корпус чуть дороже, добавил кулерное охлаждение микрухи, сейчас просто круто все работает! Огромное спасибо автору за эту статью, теперь, наконец-то я могу пускать все свои многочисленные схемы.

    Ответить
  24. Владимир

    У меня всё паяно навесным,тоже работает.

    Ответить
  25. Вадим

    А если поставить переменный резистор на выходе lm317 то можно будет регулировать ток на выходе схемы?

    Ответить
    • Sined

      Ничего путёвого из этого не выйдет. А что Вы хотите получить в итоге?

      Ответить
  26. Вадим

    Я хочу получить регулируемый ток и регулируемое напряжение на выходе.

    Ответить
    • Sined

      Ну резистором Вы это не сможете получить. Ну как вариант, Вам нужно на выход поставить ещё одну LM317Т, посмотрите по даташиту — там есть описание, и схема включения её в качестве регулятора тока.

      Ответить
  27. Андрей

    Как увеличить мощность с 1 ампера до 2-х или 3-х хотя бы?

    Ответить
    • Sined

      Можно дополнительно подключить полевой транзистор, по типовой схеме, как описано в даташите.

      Ответить
  28. Алексей

    Здравствуйте. Я так понял что R4 нужен именно для ограничения тока, но 220 ом не очень согласуется с калькулятором. Подскажите пожалуйста как в этой схеме понизить выходной ток до 0,8А (Мой трансформатор на 28.5В, 0.8А). Заранее спасибо.

    Ответить
    • Sined

      Здравствуйте Алексей. Дело всё в том, что я то, собирал схему на ток 1А и элементы подбирал соответственно. Вы правильно пересчитывайте под ваши нужды. Однако хочу Вас заранее предостеречь, во-первых, возможно параметров трансформатора не достаточно для работы схемы (низковато напряжение), ну диодный мост его поднимет, и естественно, выходной ток будет зависеть от вашей нагрузки. Там у LM317 есть какая то внутренняя защита, но тем не менее, Вам просто нельзя что бы потребляемый нагрузкой ток, превысил ваши задуманные 0.8А вот и всё, что следует учесть. Рекомендую Вам на всякий пожарный случай, просто поставить плавкий предохранитель на выходе, тем самым вы обезопасите схему от выхода из строя при наладке. И всегда заранее просчитывайте потребляемый нагрузкой ток, прежде чем её подключать к клеммам вашего блока питания.

      Ответить
  29. Вопрос

    а зачем нужен vd6? он никогда не будет «работать» …

    Ответить
    • Sined

      VD6 и VD7 нужны для защиты схемы от различного рода бросков тока, конкретно VD7 спасает микросхему от той ситуации когда R4 сгорит, а VD6 от момента коммутации. Вы сами то хорошо разберитесь в datasheet’e, прежде чем задавать глупые вопросы.

      Ответить
  30. Вопрос

    … также как и vd7. datasheet давно изучали? или переписали статью откуда-то?

    Ответить
  31. Владимир

    Здравствуйте. Можно ли LM317T заменить на LM1083T и какие возможны изменения. С уважением Владимир.

    Ответить
    • Sined

      Вы знаете, я думаю что нет.

      Ответить
  32. Daniel

    Привет всем и спасибо за статью.
    У меня такая проблема — при подключении к трансформатору (220V — 24V) схема выдаёт 37v, и НЕ РЕГУЛИРУЕТСЯ напряжение переменным резистором (или в очень маленьком диапазоне). Подключил к другому трансформатору (220V — 12V) тоже самое, не регулируется напряжение и вольтметр показывает 16v.
    Уже раза 3-4 покупал новые LMки и перепаивал полностью все компоненты…
    Кто-нибудь знает как решить ?

    Ответить
    • Sined

      Я знаю. Используйте рекомендованный трансформатор, а не те что у вас завалялись.

      Ответить
  33. Daniel

    я купил новый нормальный трансформатор….ды и вобще какая разница какой транс ??? выходное напряжение должно в любом случае регулироваться.
    у меня 2х12v, с которых я могу получить 24v, которых вполне хватит для полноценной регулировки до 30v. Ток 0.8А, но мне его за глаза хватит.
    Sined, спасибо что ответил, может ещё есть варианты решения такой проблемы ? =)

    Ответить
    • Sined

      А вот не скажите, транс должен быть от 30 вольт, в даташит загляните, там есть обязательные условия для работы микросхемы LM317T, их надо обеспечить, я просто уже сталкивался с такой проблемой. Ещё в таком случае стоит грешить на переменный резистор, мне два раза подряд попались с браком, была такая же картина, пока не поменял на нормальный. И настраивайте схему без нагрузки, пока не будет чёткой регулировки напряжения.

      Ответить
  34. Daniel

    Мой транс отдаёт 24v, после диодного моста и кондера получается 36v
    и серавно блин нету регулировки ? в чём проблема ???
    я подключал просто, lm317+220ом+5к переменик и ничего не регулируется ?
    да как я только не подключал, штук 6 схем собрал, ЧТО ЗА Х***Я ?
    может LM брак ?

    Ответить
    • Sined

      1) Убедитесь в том, что на микросхему попадает именно нужное напряжение, (нет ли падения напряжения). Проверяйте напряжение на конденсаторе С2 а после уже впаивайте 317Т.
      2) Убедитесь в работоспособности всех остальных элементов (диодов, и остальных резисторов) не включая схему в сеть!
      3) Проверьте правильность всех соединений, верно ли установлены все элементы в соответствии со схемой.

      Ответить
  35. Сева

    Добрый вечер. Только что закончил сборку двух бп на LM317t по вашей схеме.Большое вам спасибо ! Очень доволен. Оба бп работают отлично (без дополнительной настройки). Просто включил и всё работает….устроил им фотосессию… Немного добавил свою фантазию в дизайн… Добавил дополнительно плавный розжиг светодиодной ленты…У одного из трансформаторов была дополнительная обмотка 2х9.5 вольт а на другой бп поставил маленький транс для питания плавного розжига и приборов на 11 вольт от старого зарядника ….Могу скинуть фотки…
    В дальнейшем думаю собрать на LM338K 4-5 А…Все детали почти есть. Транс хочу у китайцев заказать на Али экспресс…Уже нашёл. Но цена кусается… Со скидкой — 1600 р. — 100 Ватник на 4 А. ОН хорош своим размером… У меня уже корпус под него есть.Повесил на заднюю стенку радиатор. Будет компактный БП…Вот только когда ??? Времени свободного совсем нет… Всего вам хорошего и удачи во всех делах… Ещё раз спасибо за рекомендованную схему.

    Ответить
    • Sined

      Всегда рады помочь,спасибо за Ваш отзыв,и большого успеха в Вашем нелёгком деле:)

      Ответить
  36. Евгений

    Большое спасибо! Сегодня спаял, все сразу заработало. Трансформатор на две обмотки по 15 вольт, перемкнул и получил 30. Использовал готовый мост. R4 поставил на 180 Ом, С3 на 4,7 мкф, все остальное по схеме.

    Ответить
    • Sined

      Всегда рады помочь:)

      Ответить
  37. Михаил

    Добрый день, у меня блок питания на 3 лм317, когда было две, все работало нормально, когда добавил третью, то приделы регулировки стали от 20 до 22 вольт. с трансформатора после выпрямления снимаю +-22 вольта.
    Делал по схемепохожей:
    http://remsam1.com/img/melochi/istohniki_pitaniya/lm317/2013-01-09_091030.jpg
    Не подскажете в чем проблема?

    Ответить
    • Sined

      Здравствуйте Михаил. Объясните подробнее, что вы делали с вашей схемой? Как это… было две и стало три ЛМ — что это за схема такая? Довольно сложно понять в чём там дело, по вашему описанию неисправности.

      Ответить
  38. Алексей 1989

    добрый день!!Смотрите у меня трансформатор 15+15в 1.3А.после диодного моста 44.6в. искрит регулируемый резистор. и на выходе 44.5 и не регулируется не могу понять в чём проблема, и скажите какие ставить конденсатор вольтаж именно 35 или 50в. может проблема в резисторе,я поставил не 220оМ а 240?

    Ответить
    • Sined

      Здравствуйте Алексей 1989.
      Во-первых, как это 15+15В? Если я правильно понимаю то у вас транс имеет две вторичных обмотки по 15В, значит вам надо их соединить последовательно и тогда вы сможете подать на вход схемы 30В (после диодного моста получите около 35-40В, но 44 — это многовато как то).А резистор 220 или 240 Ом — особо роли не сыграет.
      Во-вторых, конденсаторы по вольтажу, я вам рекомендую ставить 50В не меньше!
      В-третьих вам нужно проверить вашу схему на предмет короткого замыкания. Ну а может какой-то из элементов бракованный попался. Проверьте внимательно!

      Ответить
  39. Дмитрий

    Здравствуйте! Тоже решил собрать регулируемый БП для управления вращение маленького электродвигателя НМ-400 (27В 0,6А), Собрав схему используя транс на 24В 3,3А и диодную сборку с кондером на 2200х50В (на выходе имею 36,8В, что кстати согласуется с тем, что у написавшего выше 44 вместо 42х, возможно из-за того что в сети не 220, а 235, и учитывая коэффициент повышения после моста равный примерно корню из двух), обнаружил, что диапазон регулирования составляет 28-36В, и причем, когда я выкручиваю в первый раз реостат на минимальное спротивление — схема перестает далее реагировать на него и выдает максимум, т.е 36,8В (но при этом в минимуме сопротивления реостата напруга проседает скачком до ~33В и ЛМка греется вместе с реостатом (он рассчитан на 1 Ватт, лмка с радиатором на ~20 кв. см. поэтому не успевает сгореть)). Проводил эксперимент с трансом на 10В (остальная схема та же) — все работает, но опять же — диапазон регулирования с 9 до 17 вольт. Напишите пожалуйста ваши точные показания напряжения до лмки без и под нагрузкой (пусть будет пол ампера для сравнения). Все мои данные указаны под нагрузкой данного моторчика (как при первом, так и втором случае). и подскажите в чем может быть моя ошибка.

    Ответить
    • Sined

      Так не должно быть, в первом случае диапазон регулировки должен быть в пределах от 1,3….37В (+/- около 1 вольта) при условии что схема собрана верно.Сначала проверьте правильность соединения всех элементов. Ещё мне интересно что за диодная сборка? Если я правильно понимаю это диодный мост — проверьте полярность. Также уточните у вас микросхема именно LM317T?! А то там нюансы есть. У меня транс на 30В, 2А, на микросхему после диодного моста и конденсатора попадает 36В. Промерять все узловые напряжения я не могу так как уже всё закрыто в корпусе и разбирать мне его ну совсем уж не охота. При настройке не включайте схему с нагрузкой, и перед первым включением поставьте ползунок резистора посередине. Успеха Вам.

      Ответить
  40. Дмитрий

    Большое спасибо за ответ! Диодная сборка KBL06, по полярности все нормально. А микросхема да, LM317T, по даташиту вроде не особо отличается, а какие существенные нюансы? Попробую в следующий раз без нагрузки, когда новых микросхем куплю. Резистор всегда ставлю посередине. он у меня десятиоборотный (поэтому и называю реостатом) СП5-44-01.

    Ответить
    • Sined

      Ну попробуйте без нагрузки включить вашу схему. Но перед этим, если не сложно, перепроверьте все остальные элементы (не включая схему и не впаивая ЛМ), ну… может в первый же момент включения что-то вылетело — вот и теперь не работает. Потому как схема при правильной сборке запускается сразу.

      Ответить
  41. Дмитрий

    Напряжение в сети оказалось не 230, а 240, в итоге без нагрузки после транса не 24,4 а 28 вольт, после моста и сглаживающего конденсатора (без ЛМки) 37,5В, с лмкой 36,8В (как и с нагрузкой). Но Лмка все равно горит при минимуме сопротивления резистора (хотя должна держать до 40В)… если подаю на схему 10 вольт переменки, то все нормально. Как у Вас выходит, что из 30В с трансформатора получается всего 36В после сглаживания? Падение напряжения на диодах в схеме -1,4В (если на трансе 30В, значит отнимаем 2,8, умножаем на 1,44 (корень из двух), получаем почти 40В), У меня на KBL06 падение составляет 1В, (26-2)х1,44=37,5 что я и наблюдаю. Кроме того, если я правильно понимаю, чем больше емкость конденсатора,тем сильнее укорачиваются импульсы тока подзарядки конденсатора и, следовательно, растет их амплитуда, т.е. если я правильно понимаю, у Вас должно быть еще выше напряжение. (я брал коэффициент 1,44, но как я понимаю, он может быть вплоть до 1,9 в неких идеальных условиях). Хотелось бы понять где я не прав, и что надо сделать со схемой, чтоб все заработало (кроме замены транса, так как купить другой весьма проблематично)?

    Ответить
    • Sined

      Ну… видимо , может быть на момент замера у меня было в сети не 220 вольт а меньше, вот и получалось 36 — я сильно этим не заморачивался (схема заработала сразу, и я всё закрыл в корпус не особо анализируя её). Ещё хочу сказать что в теории — Вы правы на 100%.
      Если всё собрано верно, если нет коротких замыканий (ну к примеру флюс плохо смыли). Ещё возможно, что ЛМКИ бракованные попались (партия такая вышла), но это очень маловероятно. Попробуйте поставить сопротивление R4 больше или меньше того что у Вас стоит. И ещё, если я правильно понимаю, то Вы R2 не использовали? Вот попробуйте его впаять хоть 1 КОм. Ну а ещё можно попробовать домотать трансформатор (если есть такая возможность).

      Ответить
  42. Дмитрий

    Да R2 не ставил, и сейчас собираюсь попробовать с ним. Проверил ЛМки варварским способом (в даташите указано что есть защита от КЗ на выходе — оказалось что нет, скорее всего какой то брак). Теперь попробую на кр142ен12а собрать, заявлено что держит до 40В на входе, буду пробовать (и судя по даташиту даже выводы совпадают). Еще раз спасибо за помощь!

    PS: вторичку пока постараюсь не трогать (в данном случае надо отматывать, для уменьшения напруги, если не ошибаюсь), он импортный и красивый и в корпус не влазит, будет снаружи красоваться на станине сверлильного;)

    Ответить
  43. Дмитрий

    Все дело оказалось в ЛМке, поставил выпаянную из бесперебойника — все заработало (до этого было несколько новых — все погорели). При указанных выше характеристиках, с переменным резистором на 4,7кОм получается 25,5В, при 5,5кОм — 30В (если кому пригодится для подбора напряжения).
    Еще раз спасибо Автору за помощь и быстрый отклик!

    Ответить
    • Sined

      Поздравляю Вас с решением этой задачи.Спасибо.Всегда рады помочь.

      Ответить
  44. Анатолий

    Собранная по данной схеме блок работает изумительно, собран в корпусе от БП компьётера, даже вентилятор оставлен. Альтернативе трансформаторному БП используется ИБП от принтера. БП имеет а фиксированных напряжения 32в и 16в. 32в. плечо (950мА) используется для бытовых целей в основном для зарядки АКБ мотоцикла 12в. 7А/ч. 16в. плечо использовано для питания вентилятора охлаждения, напряжение понижено МС7812

    Ответить
  45. Владимир

    Собрал схему.транс выдает 31В,но схема не реагирует на регулирование.переменный резистор 4,7ком+постоянный 1ком.вольтметр постоянно показывает 27,7в.в чем может быть проблема?я еще новичек не критикует строго.схема собрана правильно с учетом всех номиналов.

    Ответить
    • Sined

      Здравствуйте Владимир. Я надеюсь Вы всё впаяли верно (среднюю ножку переменного резистора припаяйте к минусу а одну любую из боковых к 1 выводу ЛМ317, перепроверьте всё ли собрано правильно по схеме).Если ваша схема вообще не реагирует на поворот ручки резистора, то очень может быть что он негодный, попробуйте туда другой впаять.

      Ответить
  46. Андрей

    Трансформатор получается на 90 ватт нужен?

    Ответить
  47. Александр

    Можно фото вашей схемки?

    Ответить
  48. Евгений

    Собрал схему, заряжаю с нее аккумулятор. Подскажите как настроить силу тока? Когда подстраиваю переменным резистором, напряжение падает, но сила тока возрастает. Или это норма? Мне нужно 0,7ma но при таких параметрах на выходе получается 2 вольта, если выставить на 12 вольт, то ток минимальный

    Ответить
    • Sined

      Тут вот какое дело, ток меняется в следствии того что батарейка заряжается, и в этой схеме, вам придется вручную (регулировкой напряжения) менять ток…

      Ответить
  49. КВН

    Добрый день Sined! Скажите пожалуйста, можно ли реализовать данную схему на микросхеме MBR3045PT, это диод Шоттки, ведь обычный транзистор тоже из диодов? Несколько раз пробовал собрать эту схему, сталкиваюсь с некоторыми проблемами, то перем. резист. горят, то регулирует в малом диапазоне. Транс. мотал сам на тороидальном сердечнике, на выходе 27 вольт, после диодного моста KBU 1010, напр. составляет 36,3 вольта. Хотелось бы, чтобы можно было регулировать в диапазоне 10 — 30 вольт. Пока не получается, к сожалению(( Что можете посоветовать? Спасибо!

    Ответить
    • Sined

      Для того что б напряжение не ниже 10 Вольт опускалось — это вам нужно добавочное сопротивление из делителя рассчитать, для этого я про калькулятор и писал… А по поводу остального тут надо экспериментировать — я так не смогу сходу ответить.

      Ответить
  50. Анатолий

    Здравствуйте и с Новым Годом! Собрал простой блок питания на LM317? изготовил шунт для микроамперметра, подобрал добавочное сопротивление для измерения напряжения. По отдельности всё показывает. Проблема в том что не могу сообразить куда поставить тумблер для измерения тока или напряжения. Стрелочный индикатор (микроамперметр) всего один Подскажите, пожалуйста, желательно на схеме

    Ответить
  51. Анатолий

    Всё — разобрался!

    Ответить
  52. Сергей

    Здравствуйте уважаемые!а подойдет ли для данной схемы трансформатор ТА178-125/220/50:)

    Ответить
    • Sined

      Напряжение выходное многовато — но кто знает, быть может не рванет… ещё можно, если конструкция трансформатора позволяет, отмотать витки вторичной обмотки.

      Ответить
  53. Wikly

    всё работает на УРА.
    Источник не транс, а импульсный БП 12В 1,5А, вместо LM317 поставил КРЕНку 142ЕН12А. Переменник какой был (50 кОм), R4 пришлось поставить 5,4 кОм (тоже какой нашелся). регулировка плавная от 2,3 до 11 вольт.
    собрал все прям на КРЕНке.

    Ответить
  54. ви

    как повысить макс ток до 3-5А???

    Ответить
    • Sined

      Вам придется всего на всего этой схемой управлять мошьным транзистором в этом случае (в даташите есть схема на лм317 была эта схема)

      Ответить
