Наверняка многие из начинающих радиолюбителей Задают себе вопрос типа:

«Как вытащить печатную плату из травильного раствора, не заляпав при этом, все вокруг?». Каждый находит решение в зависимости от своей смекалки и  наличия подручных материалов. Я хочу предоставить несколько нехитрых советов на эту тематику :

Подготовка материалов для сачка:

Для начала запаситесь куском алюминиевого провода с ИЗОЛЯЦИЕЙ – это важно. Так как из него можно выгнуть любую форму и опускать в травильный раствор без последствий для провода (рисунок №1).

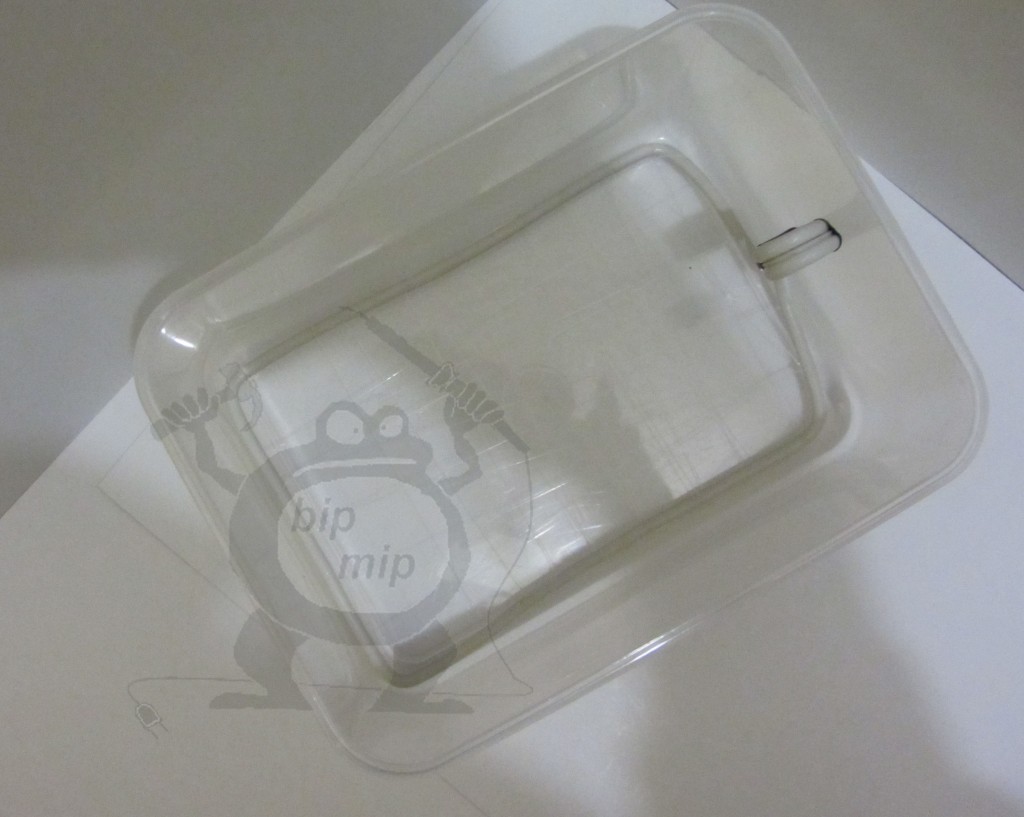

Рисунок №1 – Провод, изогнутый по форме прямоугольной емкости

Ещё вам понадобится рыболовная леска, и естественно емкость, в которой вы собираетесь травить платы (желательно кислотостойкая, и с крышкой). Я для этих целей долгое время использовал пищевую посуду:).
Провод и леска это необходимо для того что бы сплести миниатюрный сачок. Конструкция приспособления приведена на рис. №2.

Рисунок №2 – Конструкция сачка для вытаскивания печатных плат из травильного раствора

Однако если вам не охота плести сетку, то можно просто взять кусочек марли (я сам не пробовал, но уверен, что тоже подойдет) и обмотать ею каркас.

Как сделать сачок:

1) Провод выгнут по форме емкости для раствора. Я выгнул удобную для меня ручку и заизолировал торчащие кончики термоусадочной трубкой – но можно просто покрасить, или покрыть лаком (подходит мамин лак для ногтей).
2)Далее изготовил простое приспособление (я называю его пряльце – хотя оно имеет другое название  челнок) из проволоки (рис. № 3).

Рисунок №3 – Челнок из проволоки с намотанной на него леской

Если у вас нет под рукой проволоки или не охота паять то челнок можно просто вырезать из картона (только учтите что из картона оно одноразовое и не удобное) упругой жести или пластмассы (Рис. №4)

Рисунок №4 – Челнок из пластмассы

3) Наматываем на него леску, и взял всю свою волю в кулак, начинаем плести сеточку – лично я не придерживался никаких правил «прял как хотел». В итоге получается удобный сачок, которым легко и просто можно вытащить платку из раствора и взглянуть на её состояние (рис. №5).

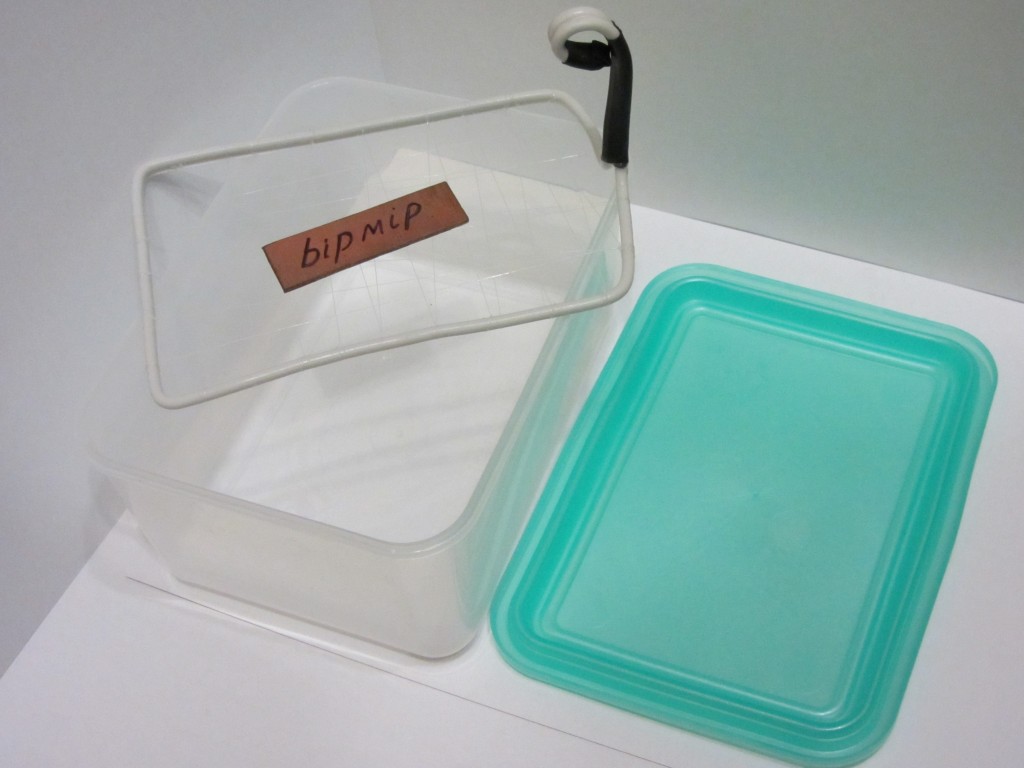

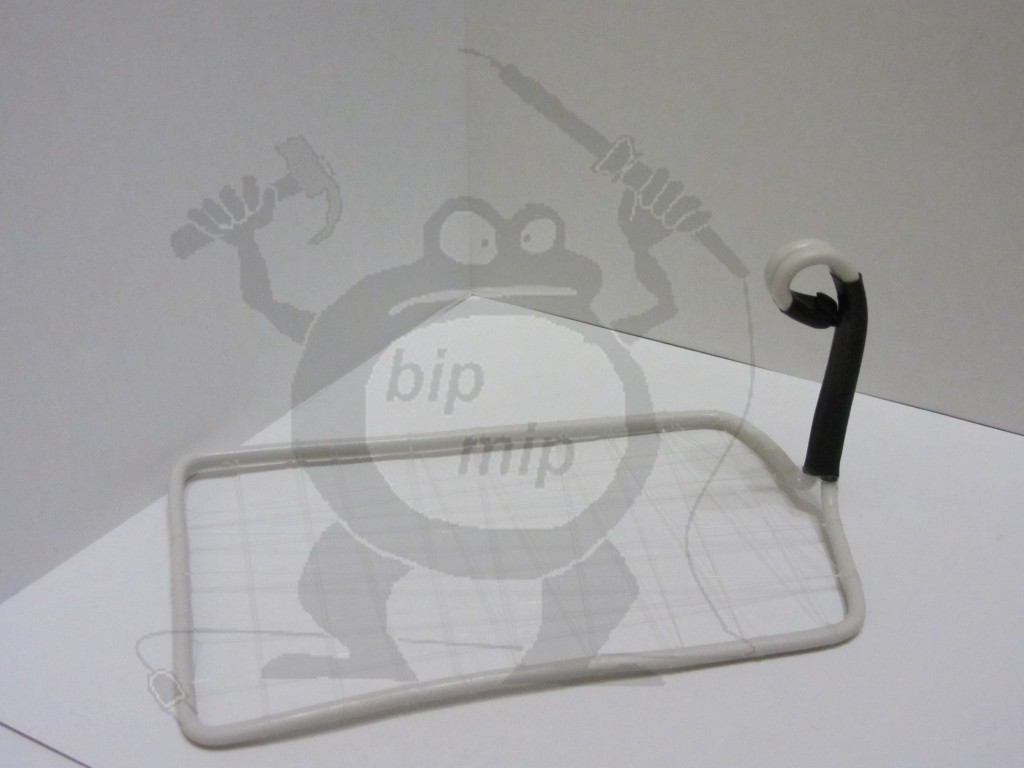

Рисунок №5 – Законченный сачок для вытаскивания печатной платы из травильного раствора



Как ещё вылавливать печатные платы:

Однако:) Если вам не охота изощряться в упрощении процесса вытравливания печатных плат, посоветую вам рассмотреть два интересных варианта:

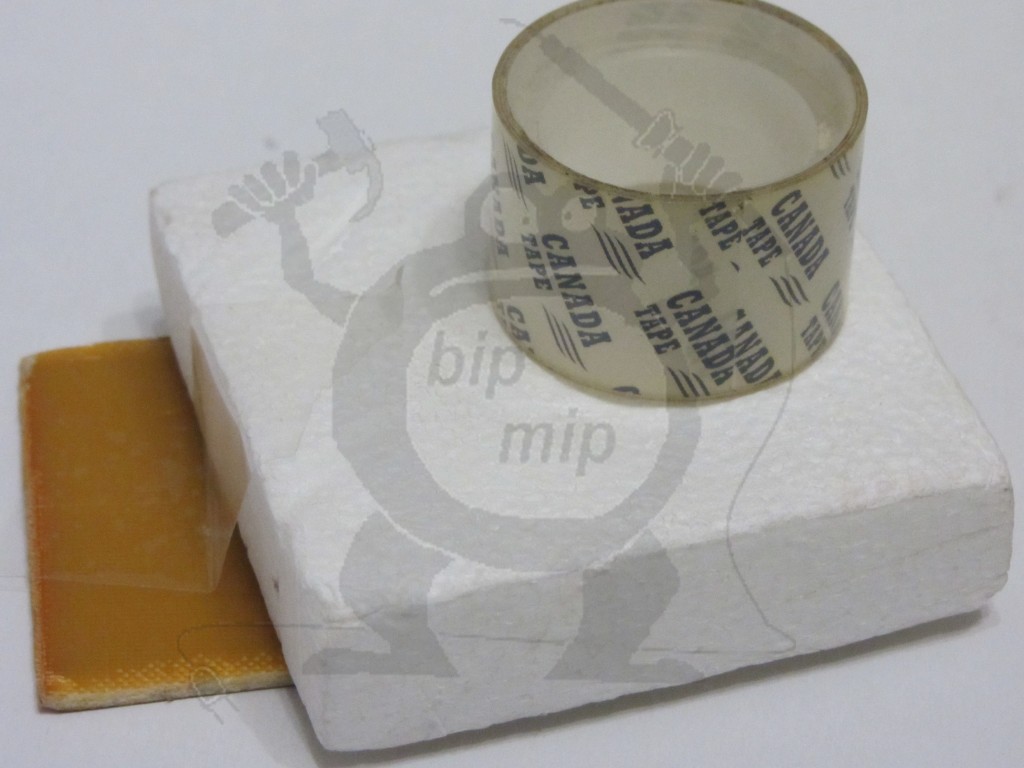

1) Просто скотчем или чем попало приклеить кусочек пенопласта к плате и пустить её в «вольное плаванье по просторам травильного раствора» При этом можно использовать простой или двухсторонний скотч – лишь бы только вы могли ее, потом спокойно открепить — рисунок №6.

Рисунок №6 – Пример с простым прозрачным скотчем

Но и тут можно чуть-чуть навернуть. Понадобиться аквариумная присоска и уже известный кусочек пенопласта. Просто проделайте в нём отверстие соответствующее присоске и вклейте её туда рисунок №7. Хочу сразу предупредить про два недостатка – что при использовании скотча, что при присоске нельзя сделать двухстороннюю плату, и ещё бывает, остаётся круглый след от присоски.

Рисунок №7 – Пример с использованием аквариумной присоски

А вот этот совет посвящен САМЫМ ленивым людям:). Тем, кому вообще сложно заставить себя, хоть что-то сделать. Понадобиться кусок провода в изоляции и усилие воли, что бы просверлить отверстие в плате. Можно конечно просунуть верёвочку – но это сложно, и не вздумайте использовать первую попавшуюся проволочку – номер не пройдёт раствор тоже её стравит. Просто и быстро рисунок №8.

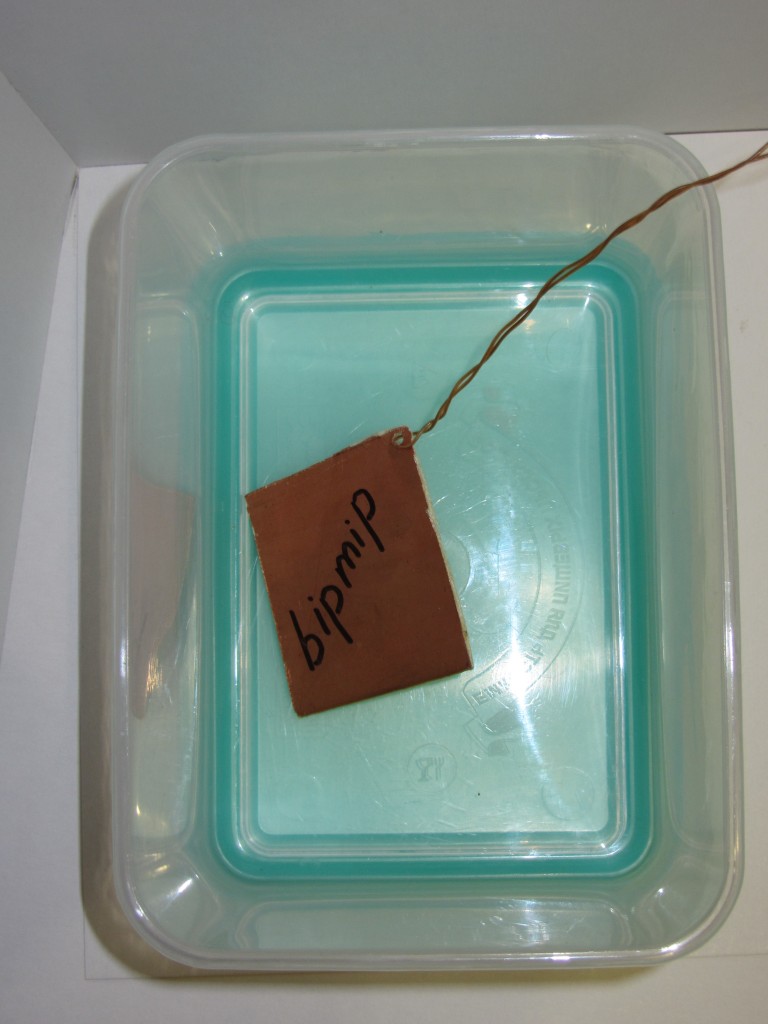

Рисунок №8. – Протянутый сквозь отверстие в плате проводок

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт bipmip.ru
